KYN61-40.5鎧裝型移開式戶內交流金屬封閉開關設備

KYN61-40.5型鎧裝移開式戶內交流金屬封閉開關設備(以下簡稱開關柜)系三相交流50Hz、額定電壓40.5kV的戶內成套配電裝置

所屬分類：

產品描述

◆ 概述
　　KYN61-40.5型鎧裝移開式戶內交流金屬封閉開關設備(以下簡稱開關柜)系三相交流50Hz、額定電壓40.5kV的戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和檢測等功能，還可用于頻繁操作的場所。本開關柜符合GB/11022-1999、GB3906-2006及DL404-1997等標準。
　　
◆ 使用環境條件
　　● 安裝高度不超過海拔1000m；
　　● 環境溫度：上限+40℃且24小時內測得的平均值不超過35℃，下限-15℃；
　　● 相對濕度：日平均值不超過95%，月平均值不超過90%；
　　● 沒有導電塵埃與足以能腐蝕金屬和破壞絕緣的氣體的場所；
　　● 沒有爆炸危險的場所；
　　● 沒有劇烈震動和顛簸及垂直傾斜度不超過5度的場所；
　　● 經過濕帶要求的處理，高壓開關柜可適用于周圍空氣相對濕度為95%，有凝露和霉菌存在的地區。
　　注：當裝用的某些電器設備未能符合上列工作條件時則按該電器設備技術標準所規定的工作條件使用或由用戶與制造部門協商解決。
　　
◆ 結構特點
　　● 采用熱縮絕緣材料及環氧涂覆絕緣工藝，優化電極形狀，柜體結構緊湊，減小占地面積；
　　● 開關柜柜體選用2mm優質敷鋁鋅板，經數控鈑金雙折邊加工成形后，通過高強度螺栓螺母和鉚螺母連接而成，除門板、側封板外，構件表面無需任何處理；
　　● 可配用國產ZN85-40.5(3AV3)真空斷路器、ABB公司VD4斷路器和法國施耐德SF1、SF2型及阿爾斯通FP系列六氟化硫斷路器，以滿足不同用戶的需求；
　　● 開關柜各功能小室均采用金屬隔板封隔，并設有獨立的壓力釋放通道；
　　● 斷路器、接地開關等操作均可在柜門關閉的情況下進行，即可實現關門操作；
　　● 開關柜的結構適應性強，主接線方案可以達到198種以上，能滿足不同用戶的需要；
　　● 手車、斷路器、接地開關和后柜門之間設有防止誤操作的機械聯鎖裝置，“五防”功能齊全，安全可靠。
　　

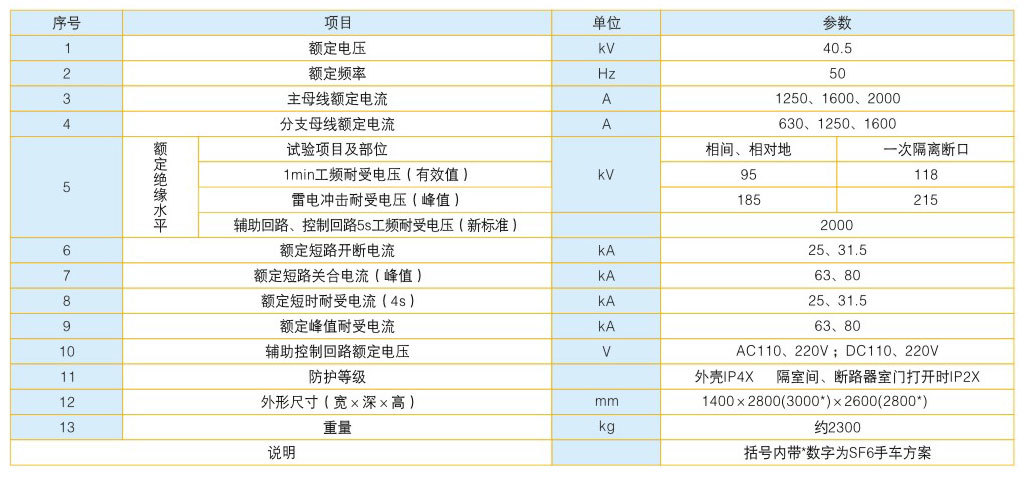

◆ 技術參數
　　
　　致弘電氣

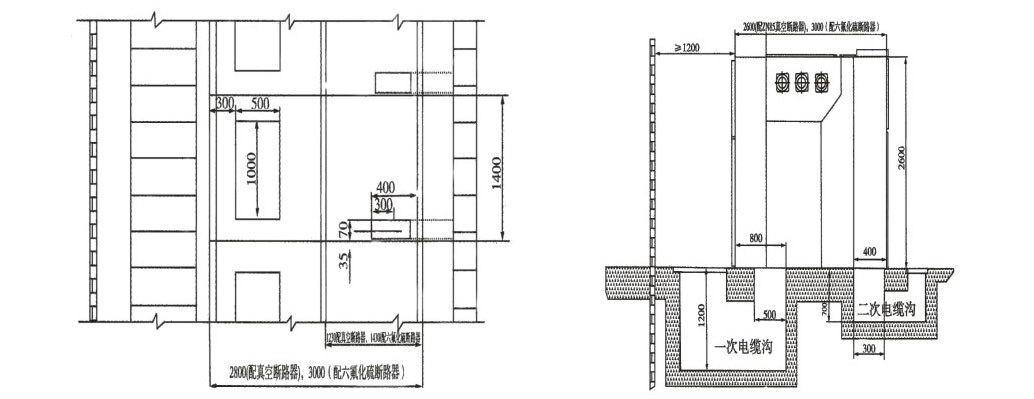

◆ 安裝示意圖
　　
　　致弘電氣

◆ 訂貨須知
　　訂貨時用戶應提供下列資料：
　　● 產品名稱、型號和數量；
　　● 主接線方案編號及單線系統圖、排列圖、平面布置圖；
　　● 二次原理圖、端子排列圖(無端子排列圖時按本公司標準供貨)；
　　● 開關柜內的電氣元件的型號、規格、數量；
　　● 一、二次回路中所選的元件詳細規格及數量；
　　● 母線排規格(未提供則按本公司規范供貨)；
　　● 需要母線橋(兩列柜間母線橋和墻柜間母線橋)時提供跨距尺寸；
　　● 開關柜使用在特殊環境條件時應在訂貨時提出。
