產品描述
◆ 概述
TBB型并聯補償成套裝置適用于電力系統及工礦企業交流頻率50Hz電壓10kV三相系統，用來提高供電設備有功輸出和減少線路損耗。本裝置為戶內式。

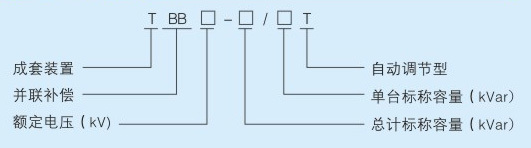

◆ 產品型號及含義
◆ 結構簡介
并聯補償裝置柜體基本與GG1A或GFC型開關柜相同由開關柜、電抗器、進線柜、電容器等部分組成。
電容器組般采用22～50kVar單臺電容器分組接線分三層兩排安裝于柜內或鋼架上。也可采用56～220kVar單臺電容器分層接線、安排兩層安裝。電容器組、串聯電抗器及放電裝置可安裝在戶內或戶外，開關柜和繼電保護安裝于戶內。

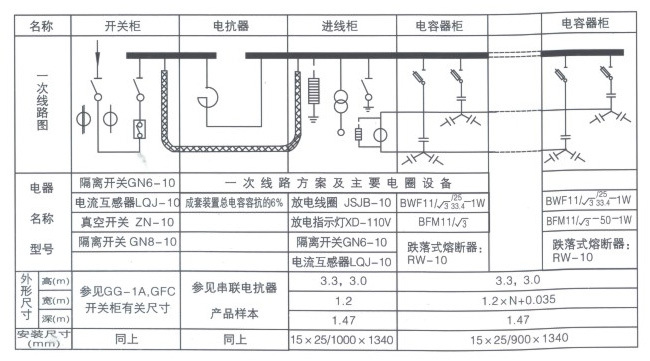

◆ 一次系統圖
◆ 訂貨須知
● 注明裝置的型號、數量、成套裝置的進線方式：如左右側進線、上鋁母線排進線或下電纜進線，進線柜及電容器柜高度；
● 注明二次直流操作電源的電壓等級以及裝置的份、合閘方案；
● 凡有特殊要求，如大容量的分組聯控自動分、合，有濾波要求的高壓成套裝置的技術要求和成套范圍可另商定。
