產品描述
◆ 概述
XL-21系列動力配電箱適合于工業與民用建筑中作交流頻率為50Hz、電壓500V及以下、三相四線電力系統的動力配電和照明配電用。
◆ 使用環境條件
● 額定工作電壓：AC380V
● 額定絕緣電壓：AC66OV
● 額定工作頻率：50Hz
● 額定工作電流：100、125、160、200、225、250、315、400A
● 出線回路分斷能力：10kA
● 外殼防護等級：IP30

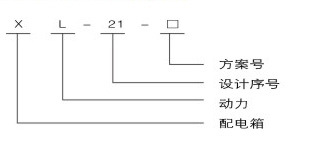

◆ 產品型號及含義
◆ 結構簡介
本產品系戶內封閉式配電箱。箱體用薄鋼板彎制而成，正面為單扇左開門，門上裝有電壓表、電流表等測量儀表和操作電器、信號電器。刀開關操作手柄裝在箱前右上部。箱體上部有可拆卸的蓋板，箱內右側設有固定電纜之線夾。配電箱靠墻安裝。進出線電纜由底部引入。用戶有特殊要求亦可在箱頂蓋板上開進線敲落孔或加裝母線室。
● 產品的型號、規格(包括主電路方案號和輔助電路方案號)；
● 主電路系統圖；
● 輔助電路電氣原理圖；
● 柜內元器件清單；
● 有特殊要求的產品或增加的備品備件應提出清單。

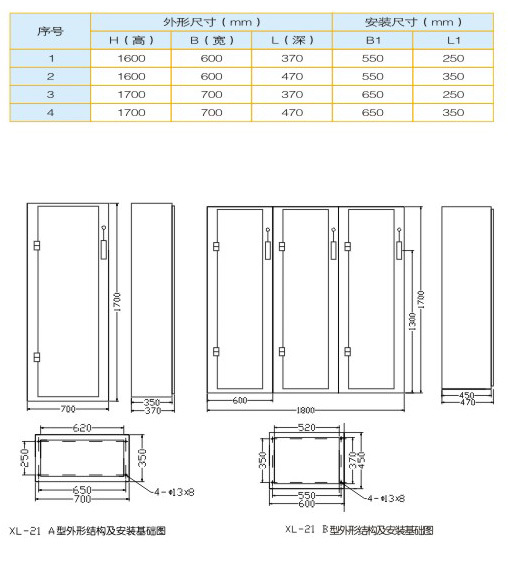

◆ 外形及安裝尺寸
